Qanday qilib 5 eksa CNC ishlov berishning aniqligini oshiradi

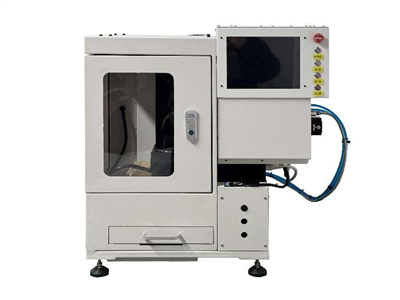

5 eksa CNC mashinalarining asosiy tuzilishi va ishlash printsipi



Asosiy eksa konfiguratsiyasi

5-oʻqli CNC tizimi uchta chiziqli oʻq va ikkita aylanish oʻqidan iborat boʻlib, besh{2}}erkinlik{6}}darajasi{3}}harakat tizimini tashkil qiladi. X, Y, Z chiziqli o'qlari asbobning gorizontal, vertikal va chuqurlik harakatlarini boshqaradi, A, B yoki C aylanish o'qlari esa ishlov beriladigan qismni yoki mil boshini egish va aylantirish imkonini beradi. Umumiy konfiguratsiyalarga aylanma oʻqlari ish stoliga integratsiyalangan stol-stol turi, shpindel boshidagi bitta aylanuvchi oʻqli-stol turi va shpindel boshiga oʻrnatilgan aylanuvchi oʻqlari boʻlgan boshli bosh turi kiradi. Har bir konfiguratsiya bir vaqtning o'zida 5 o'qli harakatni yoki indekslangan 3+2 joylashishni qo'llab-quvvatlaydi, bu turli ishlov berish vazifalarini bajarishda moslashuvchanlikni ta'minlaydi.



Asosiy mexanik komponentlar

5-o'qli CNC mashinasining strukturaviy qat'iyligi to'g'ridan-to'g'ri ishlov berish aniqligiga ta'sir qiladi. Mashinaning asosi odatda tebranishlarni yutish va uzoq muddatli ish paytida termal deformatsiyaga bardosh berish uchun quyma temir yoki polimer betondan tayyorlanadi. Yuqori-aniqlikdagi chiziqli qo‘llanmalar va sharli vintlar chiziqli harakatni minimal teskari tebranish bilan uzatadi, ko‘ndalang{6}}rolikli podshipniklar esa silliq va kam eskirishli harakatni ta’minlash uchun aylanish o‘qlarini qo‘llab-quvvatlaydi. Asosiy komponent bo'lgan shpindel tizimi ish stoli modellari uchun kesish asboblarini yuqori tezlikda aylantiradi, issiqlik kengayishini nazorat qilish va izchil kesish ko'rsatkichlarini saqlab turish uchun suvni sovutish bilan. Xinshan o'zining 5 o'qli CNC dastgohlarini mustahkamlangan shpindel qavslari va muhrlangan aylanma yog 'muhrlari bilan jihozlaydi, bu tebranishlarni kamaytiradi va uzluksiz ishlov berish jarayonida kesish suyuqligi oqishini oldini oladi.


Harakatni boshqarish va ishlash printsipi

5-oʻqli CNC ishlovi koʻp oʻqli harakatni muvofiqlashtirish uchun oʻrnatilgan CNC boshqaruv tizimlari va CAM dasturiga tayanadi. Ish jarayoni SAPR modellarini CAM dasturi orqali asboblar yo'liga aylantirishdan boshlanadi, bu asboblar to'qnashuvini oldini olish va harakat traektoriyalarini optimallashtirish uchun kesish jarayonlarini simulyatsiya qiladi. CNC tizimi asboblar yo'li ma'lumotlarini G-kodiga tarjima qiladi, chiziqli va aylanish o'q harakatlarini sinxronlashtirish uchun servo motorlarni boshqaradi. Ishlash vaqtida ishlov beriladigan qism yoki shpindel egilib, aylanadi va asbobning ishlov beriladigan qism yuzasi bilan aloqa burchagini moslashtiradi, bu murakkab kavisli yuzalar, pastki kesmalar va ko'p burchakli xususiyatlarni bir harakat ketma-ketligida uzluksiz kesish imkonini beradi. Ushbu muvofiqlashtirilgan harakat 3 o'qli ishlov berishda zarur bo'lgan qo'lda qayta joylashtirish zaruriyatini yo'q qiladi, jarayonni soddalashtiradi va yuzaga kelishi mumkin bo'lgan xatolarni kamaytiradi.



Aniqlikni oshirishning asosiy mexanizmlari


Qayta{0}}xatolarni bartaraf etish

An'anaviy 3-eksli ishlov berish turli yuzlarga kirish uchun ish qismlarini bir necha-qayta qisish va qayta joylashtirishni talab qiladi, bunda har bir o'rnatish tolerantlik stacking sifatida yig'iladigan kichik hizalama og'ishlarini kiritadi. 5-o'q CNC ishlovi bir martalik ishlov berish stolida ko'p{8}sozlash va bir marta aylanish ishini yakunlaydi. barcha maqsadli sirtlarni kesish asbobiga taqdim etish uchun aylanish o'qlari. Ushbu jarayon takroriy o'rnatish natijasida kelib chiqqan joylashishni aniqlash xatolarini yo'q qiladi. Misol uchun, bir nechta geometrik xususiyatlarga ega bo'lgan aerokosmik konstruktiv qismlar barcha sirtlar bo'ylab doimiy ma'lumotlar moslashuvini ta'minlaydi, o'lchovlarning takrorlanishi uzluksiz ishlab chiqarishda qattiq bardoshliklarga erishadi. Xinshan oʻzining 5-oʻqli mashinalari uchun maxsus moslamalarni ishlab chiqadi, ular bir martalik ishlov berishda ishlov beriladigan qismning barqarorligini va bir xil joylashishni aniqlash koʻrsatkichlarini taʼminlash uchun tez qisqich tuzilmalarini birlashtiradi.


Asbobning ulanishi va qattiqligini optimallashtirish

3-Oʻqni qayta ishlash koʻpincha chuqur boʻshliqlar yoki burchakli yuzalarga yetib borish uchun uzun va nozik asboblarni talab qiladi, bu esa kesish kuchlari taʼsirida asbobning burilishiga va tebranishiga olib keladi. 5-oʻq CNC dastgohlari asbobning yaqinlashish burchagini sozlash uchun mil yoki ish qismini egib, qisqaroq va qattiqroq kesish asboblaridan foydalanishga imkon beradi. Qisqaroq asboblar radial va eksenel kesish kuchlari ostida, ayniqsa alyuminiy qotishmalari yoki mis kabi qattiq materiallarni qayta ishlashda og'ishni kamaytiradi. Optimallashtirilgan asbob-yuzaga tegish burchagi, shuningdek, kesish kuchlarini bir tekis taqsimlaydi, bu esa asbobning mahalliy aşınmasını kamaytiradi va sirt taroqlari paydo bo‘lishining oldini oladi. Bu past Ra qiymatlari va murakkab profillar bo'ylab izchil o'lchov aniqligi bilan tekisroq sirtga olib keladi. Xinshanning 5 o'qli CNC tizimlari asboblarni avtomatik o'zgartirishni, asbob uzunligi va diametrini ishlov beriladigan qismning xususiyatlariga moslashtirishni va materialning qattiqligidan kelib chiqqan holda mil tezligini va besleme tezligini sozlashni qo'llab-quvvatlaydi.


Termal deformatsiya va tebranishlarni kamaytirish

Milning aylanishi va kesish ishqalanishi natijasida termal kengayish uzoq ishlov berish davrlarida o'lchovli siljishni keltirib chiqaradi, tashqi tebranish esa asboblar yo'li. 5-o'qining barqarorligini buzadi CNC dastgohlari bu muammolarni konstruktiv dizayn va jarayonni boshqarish orqali hal qiladi. Qattiq to'shak va mustahkamlangan shpindel o'rnatgichlari kesish{2}}tebranishini o'zlashtiradi, suv-sovutilgan milya tizimlari esa termal deformatsiyani minimallashtirish uchun barqaror ish haroratini saqlaydi. Bundan tashqari, bir martalik{5}}sozlangan ishlov berish ishlab chiqarish sikllarini qisqartiradi, bu esa mashina va ishlov beriladigan qismning termal ta'sir qilish muddatini qisqartiradi. Mikron{7}}bardoshlilikni talab qiluvchi nozik qismlar uchun Xinshan 5-oʻqli mashinalarni harorat bilan boshqariladigan muhitda ishlatishni tavsiya qiladi, aniqlikni yanada yaxshilash uchun uskunalarni tashqi tebranish manbalaridan ajratib turadi.


Materiallar va ish qismining moslashuvchanligi

Nozik ishlov berish uchun mos materiallar

5-eksali CNC ishlov berish keng assortimentdagi materiallarda izchil aniqlikni ta'minlaydi, jarayon parametrlari material xususiyatlariga mos ravishda sozlanadi. Umumiy materiallarga muhandislik plastmassalari, alyuminiy qotishmalari, mis, yog'och va mum kiradi, ularning har biri o'ziga xos asbob turlarini va kesish parametrlarini talab qiladi. Yog'och yoki mum kabi yumshoq materiallar uchun yuqori shpindel tezligi va nozik besleme tezligi sirt parchalanishini oldini oladi. Alyuminiy yoki mis kabi metallar uchun qattiq asboblar va optimallashtirilgan sovutish suvi oqimi issiqlik hosil bo'lishini va asboblarning aşınmasını kamaytiradi. Xinshanning 5 o'qli ish stoli CNC dastgohlari turli materiallarning qattiqligi va kesish talablariga moslashish uchun sozlanishi shpindel quvvati va asbob ushlagichlari bilan ko'p materiallarga ishlov berishni qo'llab-quvvatlaydi.


Murakkab geometriyalarga ishlov berish

5-eksli CNC texnologiyasi 3-oʻqli tizimlar bilan erishib boʻlmaydigan murakkab geometriyalarni aniq ishlov berish imkonini beradi. Odatiy xususiyatlar erkin shakldagi kavisli yuzalar, chuqur bo'shliqlar, pastki kesmalar va ko'p burchakli teshiklarni o'z ichiga oladi. Murakkab sovutish kanallari bo'lgan qolip qo'shimchalari, organik kavisli profilli tibbiy implant komponentlari va o'ralgan havo plyonkali aerokosmik turbinaning pichoqlari geometrik aniqlikni saqlash uchun 5 o'qli bir vaqtning o'zida harakatga tayanadi. Aylanish o'qlari asbobning yo'nalishini real vaqt rejimida sozlaydi, murakkab konturlar bo'ylab bir xil kesish chuqurligi va izchil sirt sifatini ta'minlaydi. Xinshan ushbu qobiliyatni ta'lim, dizayn va tibbiyot sohalari uchun nozik qismlarni ishlab chiqarish uchun qo'llaydi, murakkab qismlarni izchil aniqlik bilan kichik partiyalar ishlab chiqarishni qo'llab-quvvatlaydi.


Ilovaning ish jarayoni va aniqligini nazorat qilish



-Mexanik ishlovdan oldingi tayyorgarlik

Aniqlikni nazorat qilish{0}}mashinadan oldingi sozlashdan boshlanadi. Jarayon SAPR modelini tekshirish, dizayn xatolarini oldini olish uchun geometrik o'lchamlarni va bardoshlik talablarini tekshirish bilan boshlanadi. Keyin CAM dasturi asboblar yo'llarini yaratadi, simulyatsiya funktsiyalari asboblar to'qnashuvini tekshiradi va bo'sh harakatni kamaytirish uchun harakat ketma-ketligini optimallashtiradi. Ish qismini mahkamlash nozik moslamalar yordamida qismni aylanadigan stolga o'rnatishni, mashinaning mos yozuvlar o'qi bilan mos kelishini ta'minlash uchun prob o'lchovi orqali ishlov beriladigan qismning koordinata tizimini kalibrlashni o'z ichiga oladi. Xinshan oʻrnatish bilan bogʻliq xatolarni bartaraf etish uchun oʻzining 5-oʻqi mashinalari uchun standartlashtirilgan kalibrlash tartib-qoidalarini taqdim etadi, jumladan, oʻqning hizalanishini tekshirish va armatura joylashuvini tekshirish.


Ishlov berish jarayoni monitoringi

Ishlash vaqtida asosiy parametrlarning real-vaqt monitoringi aniqlik barqarorligini ta'minlaydi. CNC tizimlari eksa joylashishini, mil tezligini va besleme tezligini kuzatib boradi, kichik harakat og'ishlarini qoplash uchun servo vosita chiqishini sozlaydi. Sovutish tizimlari kesish haroratini nazorat qilish uchun barqaror oqimni ta'minlaydi, tebranish sensorlari esa g'ayritabiiy rezonansni aniqlaydi va parametrlarni sozlashni ishga tushiradi. Muhim jarayonlar uchun operatorlar asosiy xususiyatlarni tekshirish va og'ishlar sodir bo'lganda asboblar yo'llarini sozlash uchun koordinata o'lchash mashinalaridan foydalangan holda oraliq bosqichlarda sirt qoplamasi va o'lchov aniqligini nazorat qiladi. Xinshanning 5-eksali CNC mashinalari jarayonni kuzatish va sifat nazorati uchun real vaqt rejimida maʼlumotlarni yigʻish, harakatni qayd etish va kesish parametrlarini birlashtiradi.


Mashinani tekshirish va texnik xizmat ko‘rsatishdan keyingi-

Ishlov berishdan keyingi-tekshiruv o'lchov aniqligi va sirt sifatini tasdiqlaydi. Koordinatali o'lchash mashinalari geometrik tolerantliklarni o'lchaydi, sirt pürüzlülüğü testerlari esa tugatish mustahkamligini tekshiradi. Uskunaga muntazam texnik xizmat ko'rsatish uzoq-vaqt aniqlikni saqlaydi. Bunga chiziqli yo'riqnoma va sharli vintni moylash, aylanuvchi podshipniklar bo'shlig'ini tekshirish va shpindelni kalibrlash kiradi. Muhrlangan komponentlar sovutish suvi oqishi uchun tekshiriladi va servo motorlar joylashishni aniqlash aniqligini saqlash uchun kalibrlanadi. Xinshan 5 eksa CNC mashinalari uchun rejalashtirilgan texnik xizmat ko'rsatish rejasini taqdim etadi, jumladan, har chorakda komponentlarni tekshirish va yillik eksa kalibrlash, uzaytirilgan xizmat muddati davomida barqaror aniqlikni ta'minlaydi.


Xulosa

5-eksli CNC ishlov berish strukturaviy innovatsiyalar, harakatni optimallashtirish va jarayonni soddalashtirish orqali ishlov berishning aniqligini yaxshilaydi. Ikki aylanish o'qini birlashtirgan holda, texnologiya qayta tuzatish xatolarini yo'q qiladi, asbobning qattiqligini optimallashtiradi va termal deformatsiya va tebranishlarni kamaytiradi, bu murakkab geometriyalarni bitta o'rnatishda aniq ishlov berish imkonini beradi. Turli materiallarga moslashish va qat'iy aniqlikni nazorat qilish ish oqimlari aniq ishlab chiqarishda uning ishonchliligini yanada oshiradi. 5 eksa CNC uskunalari sohasida asosiy ishtirokchi sifatida Xinshan mahsulotni tadqiq qilish va ishlab chiqish, texnik yordam va sanoat amaliyoti orqali ushbu texnologiyani qo'llashni ilgari suradi. Ishlab chiqarish talablarining uzluksiz yangilanishi bilan 5 eksa CNC ishlov berish nozik ishlab chiqarish standartlarini takomillashtirishning asosiy texnologiyasi bo'lib qoladi.
