5 o'qli CNC ishlov berish
Ta'rif
Texnik parametrlar

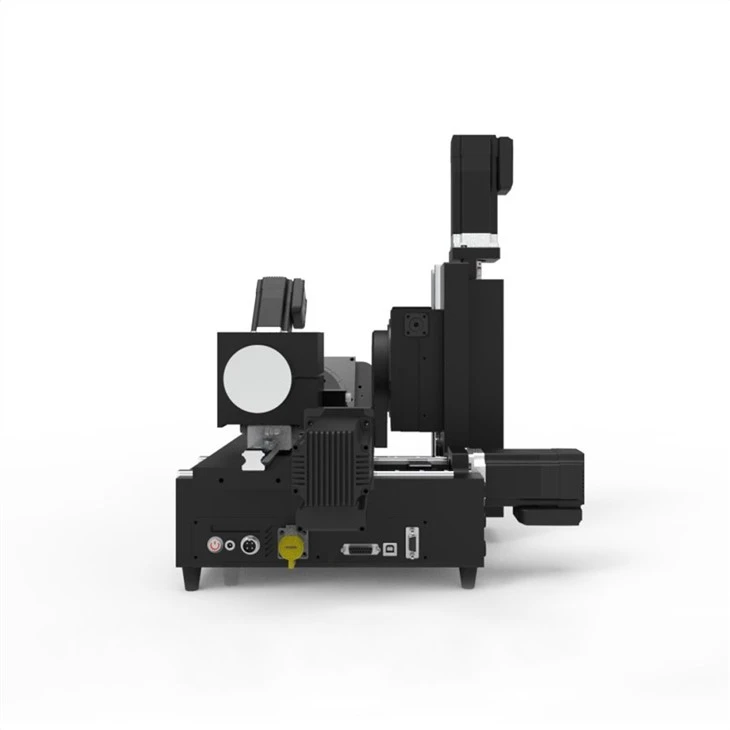

5 o'qli CNC ishlov berish
5-o'qli CNC ishlov berish, yangilangan versiyada 57-sonli servo dvigateldan foydalanadi, normal dvigatel harakati tezligi 2,5m / min va servo tezligi 12m / min gacha bo'lishi mumkin, servo shovqinsiz, yuqori reaktsiya, joylashishni aniqligi, qadamlarsiz ogohlantirish.
Oddiy plastmassa, qotishma, yog'och, mis, oltin, kumush, mum, turli xil materiallar kabi frezalash uchun ish stoli bosimining ko'tarilishi.
turli xil asbob bitlarini ishlatishi mumkin, kalitsiz, oson ishlaydi.
Sinov videosi
MIT aqlli robot jamoasi tomonidan sotib olingan besh eksa CNC sinov loyihasi.
（Jamoa tomonidan ishlab chiqilgan bir nechta loyihalar, shu jumladan MIT Mini Cheetah:https://www.youtube.com/watch?v=xNeZWP5Mx9s https://www.youtube.com/watch?v=G6fMV1UPzkgva dunyodagi eng tezkor Rubik kubiklari echimi Robot savoli:https://www.youtube.com/watch?v=nt00QzKuNVYshunga o'xshash robot loyihalari uchun ehtiyot qismlar ishlab chiqarishda Pocket NC mashinalaridan foydalanadi.
Texnik xususiyatlari
| umumiy o'lchov | 650 * 400 * 450mm | jadval o'lchami | 140 * 130mm |
| umumiy og'irlik | 60 kg | maksimal stol og'irligi | 74 kg |
| x, y, z o'qi samarali | x160*y200*z125 | a, c, aylanadigan samarali harakat | A:±10° C:360° |
| samarali ishlov berish maydoni | x150*y150*z125 | a, caxis rotaing ma'lumotlari | 1:50 silliqlash qurti reduktori o'zaro faoliyat dumaloq rulman |
| uchta o'qli vint | x& z: 1204 c7 y: 1605 c7 | chiziqli qo'llanma | x: hiwin mgn 12, y: hiwin mgn 15, z: hiwin hgh20 |
| ramka | 6061T6 AI -45 söndürülmüş& temperaturali po'lat | ishlov berish tezligi | 2500mm / min (turli xil materiallar turli xil tezliklarga ega) |
| asosiy o'q turi | Φ65mm 800W suv sovutish motorli mil, 24000r / min | ehtiyot qismlar moslamasi | po'lat armatura, rezervlash teshigi50 armatura stendi, 63,80chuck |
| changga chidamli | organ tipedust qopqog'i yog 'muhridan himoyalangan (aylanadigan stol suv o'tkazmaydigan ishlov berish) | vositalarni kamaytirish | ER110-7mm |
| material | plastmassalar, sun'iy qotishma, yog'och, mis, oltin, kumush, mum va boshqalar. | ||
| Eksa | X | Y | Z | |||
| Maksimal tezlik | 98.4 ipm (daqiqada dyuym) 2500 mm / min | 98.4ipm 2500 mm / min | 98.4ipm 2500 mm / min | |||
| Qaror | 0.00024in 0,001 mm | 0.00024in 0,006 mm | 0.00024in 0,006 mm | |||
| Maksimal harakat | 6.57in (-2.95 ～ 3.62in) 167mm (-75 ～ 92mm) | 8.38in (-3.54 ～ 4.44in) 213 mm (-90 ～ 113 mm) | 8.46in (-0 ～ 0.1in) 215mm (-0 ～ 8.46mm) | |||
| Uyni qayta tiklashning takrorlanishi | ± 0,000039in 0,001 mm | ± 0,000039in 0,001 mm | ± 0,000039in 0,001 mm | |||
| Takrorlanuvchanlik | yuk: 0% | ± 0,0011in ± 0,03 mm | yuk: 0% | ± 0,0011in ± 0,03 mm | yuk: 0% | ± 0,0011in ± 0,03 mm |
| Eksa | A | C | Asosiy eksa | |||
| Maksimal tezlik | 41.6°/s | 41.6°/s | Asosiy o'q tezligi | 0-24,000 rpm | ||
| Qaror | 0.08° | 0.08° | Chiqish | 800w | ||
| Maksimal harakat | ±110° | 360° | Asbobni o'zgartirish | 3 mm olti burchakli kalit | ||
| Uyni takrorlash | ±0.03° | ±0.03° | Dvigatel chastotasi | 400Hz | ||
| Takrorlanuvchanlik | 0 yuk, ± 0,03 ° | 0 yuk, ± 0,03 ° | Asbob | ER11 asbob ushlagichi, maksimal 7 mm | ||
| Sakramoq | ＜ 0,02'' | ＜ 0,02'' | / | |||
| Mashinani boshqarish | ||||||
| 5 eksa ish stoli CNC dasturi | Dasturiy ta'minot dasturi: Autodesk Fusion360 post-prosessorini o'z ichiga oladi (Taklif etiladi), Support PwerMill | |||||
Metall korpus V3-kassa
V3 metalldan yasalgan qobiq, rangli qora, 2,5 mm qalinlikdagi alyuminiy plastinka, 750 * 500 * 600mm
Aylanuvchi chuvalchangdan garmonik reduktorga va Z o'qi bitta chiziqli relsdan ikkilangan chiziqli relslarga o'zgartirildi.
BLDC Servo Motor va C5 Ball Vintlar, HIWIN Lineer Rails - bu standart taklif.
Ushbu beshta eksa CNCmachine kompleks ishlov berish uchun mosmi?
